فن پکیج و دلایل روشن نشدن آن

فن پکیج چیست

فن پکیج وظیفه هدایت محصولات احتراق به بیرون ، راحت تر کردن عمل احتراق با افزایش اگسیژن به محفظه احتراق ، جلوگیری از افزایش دمای بیش از حد در محفظه احتراق و امنیت بیشتر را بر عهده دارد.

ولی وظیفه اصلی آن خارج کردن محصولات احتراق از محفظه احتراق به بیرون است.

جهت تعمیر ایران رادیاتور در شیراز

و یا نیاز به نمایندگی ایران رادیاتور در شیراز با ما در تماس باشید



قطعات فن پکیج

قطعات اصلی فن شامل موارد زیر است که بیشترین مشکلی که برای فن بیش می آید ونتوری است.

سیم پیچ فن پکیج

سیم پیچ فن پکیج در واقع سیم ‌هایی هستند که در داخل سیم ‌پیچ‌ ها قرار می ‌گیرند، که عموماً در اطراف یک هسته مغناطیسی آهنی انعطاف ‌پذیر پوشش‌ دار قرار می ‌گیرند تا قطب‌ های مغناطیسی را شکل دهند و در عین حال با جریان تقویت شوند.

روتور فن پکیج

سیم پیج فن پکیج باعث چرخش روتور فن پکیج شده و این دوران باعث چرخش پروانه فن می شود.

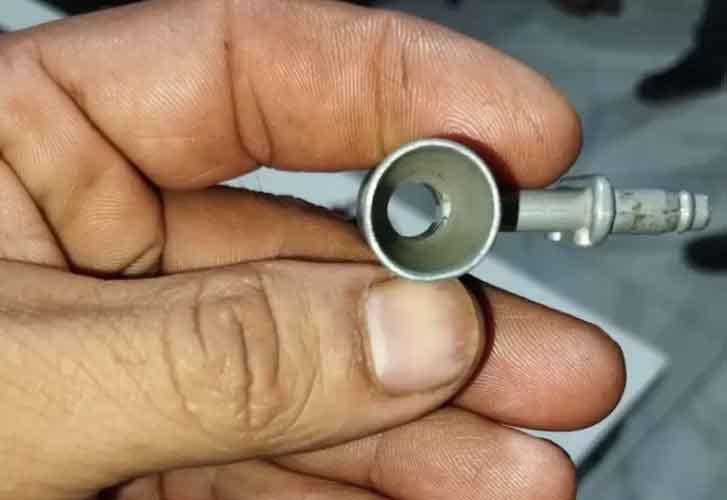

ونتوری

ونتوری در واقع یکی از قوانین فیزیک است و در پکیج که یک قطعه است ، بدین صورت است که اگر محل عبور دود در داخل فن پکیج را کاهش و سپس افزایش دهیم و در قسمت باریک یک سوراخ به بیرون ایجاد کنیم باعث مکش به داخل می شود.

این مکش به داخل باعث می شود برد از طریق پرشر هوا متوجه روشن شدن فن شود.

تست فن پکیج

جهت تست سلامت سیم پیچ فن پکیج با مولتیمتر اهم سیم پیچ را اندازه گیری می کنیم در صورت سلامت بسته به نوع فن مولتیمتر باید اهمی بین 50 تا 70 را به ما نمایش دهد.

روش دیگر تست سلامت سیم پیچ فن اتصال مستقیم آن به برق است.

تعمیر فن پکیج

در صورت خرابی قطعات اصلی فن بهتر است که فن تعویض شود ولی اگر ایراد از ونتوری باشد.

علت کار نکردن فن

• کمبود فشار در مدار بسته پکیج یا
• معیوب بودن پرشر آب
• معیوب بودن پرشر هوا
• معیوب بودن فن
• معیوب بودن برد(دلیل اصلی)

کمبود فشار در مدار بسته پکیج یا معیوب بود پرشر آب

برد خطای پرشرآب می دهد.

معیوب بودن پرشر هوا

برد خطای پرشر هوا می دهد ، خطای مدار بسته

معیوب بودن فن

برد باز هم خطای پرشر هوا می دهد اما این بار خطای مدار باز پرشر هوا

معیوب بودن برد(دلیل اصلی)

پکیج خطای مدار باز میدهد ، که معمولا یک رله مختص فن بر روی برد هست که خراب می شود

علت صدای فن

شما می توانید علت صدای فن پکیج خود را در یکی از موارد زیر ببیند ، ولی به دلیل حساسیت ایمنی که در وظیفه پکیج وجود دارد لطفا در صورت نداشتن آگاهی کافی به آن دست نزنید.

• شکستگی پروانه فن پکیج
• وجود گرد و غبار در فن پکیج
• استحلاک ضربه گیرهای فن پکیج
• خرابی بوربلینگ های فن پکیج

فن پکیج یکسره کار می کند

اگر فن در حالت زمستانه یک سره کار می کند شاید زیاد نگران کننده نباشد.اما اگر در حالت تابستانه فن یکسره کار می کند موارد زیر را بررسی کنید

• خروجی دودکش را بررسی کنید که مشکلی نداشته باشد
• ممکن است ایراد از خود فن باشد و رله آن گیر کرده باشد
• خرابی سنسور تشخیص شعله
• خرابی پرشر هوا
• ایراد در برد پکیج در یکسره کار کردن پکیج
• خرابی الکترود جرقه زن علت کار کردن مداوم فن پکیج

جهت تعمیر پکیج بوتان در شیراز

و یا نیاز به نمایندگی بوتان در شیراز با ما در تماس باشید



خرابی الکترود جرقه زن علت کار کردن مداوم فن پکیج

الکترود احتراق وظیفه کنترل احتراق مناسب شعله را بر عهده دارد و در صورت از کار افتادن، می تواند باعث شود که فن پکیج به طوریکسره کار کند.

اولین اقدام جهت رفع مشکل الکترود، اندازه‌گیری ولتاژ جریان برق دستگاه است. چراکه پکیج در ولتاژهای پایین اصلا روشن نمی‌شود.
